起源の場所:
中国
ブランド名:
DENOR
証明:
ISO/CE/TUV
モデル番号:
デノール-ZJB
ZJ 横型スラリーポンプ は、軸方向、自吸式、単段、単吸込、遠心スラリーポンプに属する耐摩耗ポンプです。このシリーズのポンプの流路部分は高硬度合金鋳鉄で作られており、高い耐摩耗性、耐食性、耐衝撃性を備えているため、ポンプの寿命を延ばします。ポンプは、構造に応じて横型（ZJシリーズ）と縦型（ZJLシリーズ）に分けられます。横型ポンプは、出口径に応じて、350mm、300mm、250mm、200mm、150mm、100mm、80mm、65mm、50mm、40mmなど、さまざまな仕様に分けられます。各サイズのポンプには、異なる揚程に応じて選択できるさまざまなインペラ直径があります。
ZJ 横型スラリーポンプは、鉱業、発電所、浚渫、冶金、化学、建材、石油などの産業に適しています。主に、鉱山選鉱プラントでの濃縮物や鉱滓の処理、発電所での灰除去など、固形粒子を含む研磨性スラリーの輸送に使用されます。石炭準備プラントは石炭スライムと重媒体石炭準備を輸送し、沿岸河川鉱山作業はスラリーなどを輸送します。処理できるスラリーの重量濃度は、45％のモルタルと60％のスラリーです。伝達モードは、直接接続、ベルト、油圧、周波数変換速度調整などがあり、ユーザーのニーズに応じて直列または並列に操作することもできます。
ZJ 横型 スラリーポンプ パラメータ範囲:
ポンプ出口径：40〜550（mm）;
流量範囲：4.5m3/h -7600 m3/h,
揚程範囲：6m〜134m。
の作動原理ZJ 横型スラリーポンプ
遠心力の作用により、液体はインペラの中心から外縁に投げ出され、エネルギーを獲得し、高速でインペラの外縁を離れ、ボリュートポンプケーシングに入ります。ボリュートポンプケーシングでは、流路の徐々な拡大により液体が減速し、運動エネルギーの一部が静圧エネルギーに変換されます。最終的に、より高い圧力で排出パイプに流れ込み、必要な場所に送られます。液体がインペラの中心から外縁に流れると、インペラの中心に特定の真空が形成されます。貯蔵タンク内の液面上の圧力がポンプ入口の圧力よりも大きいため、液体はインペラに連続的に押し込まれます。
の構造的特徴ZJ 横型スラリーポンプ:
大径で短い片持ち梁は、シャフトの剛性を確保し、高出力で過酷な作業条件に適しています。
硬化ステンレス鋼スリーブはシャフトとのクリアランスフィットであり、両端にOリングが取り付けられており、シャフトを摩耗や腐食から保護します。
インペラの前面と背面カバープレートの両方に補助ブレードがあり、逆流を減らし、シール圧力を低減できます。
ポンプ本体とポンプカバーは、高圧に耐える能力を確保するために、追加の強力なリブを備えたダクタイル鋳鉄材料で作られています。
流路部分は、さまざまな特性を持つさまざまな高クロム耐摩耗合金またはゴムで作られています。摩耗、衝撃、浸食に強く、ポンプの耐用年数を大幅に延ばします。
インペラは、広い流路や凹型ブレードなどの方法を採用して、オーバーフローと耐摩耗性を向上させ、耐用年数を延ばします。
軸シールは、パッキンシール、補助インペラシール、メカニカルシールなどの形式で、さまざまな動作条件のシール要件を満たすことができます。
ポンプ出口位置は、45°間隔で8つの異なる角度で設置して使用でき、必要に応じて回転させることができます。
ベアリングアセンブリは、薄油潤滑とグリース潤滑で使用できます。さまざまな作業条件に応じて適切な潤滑方法を選択してください。
作業条件:
アプリケーション:

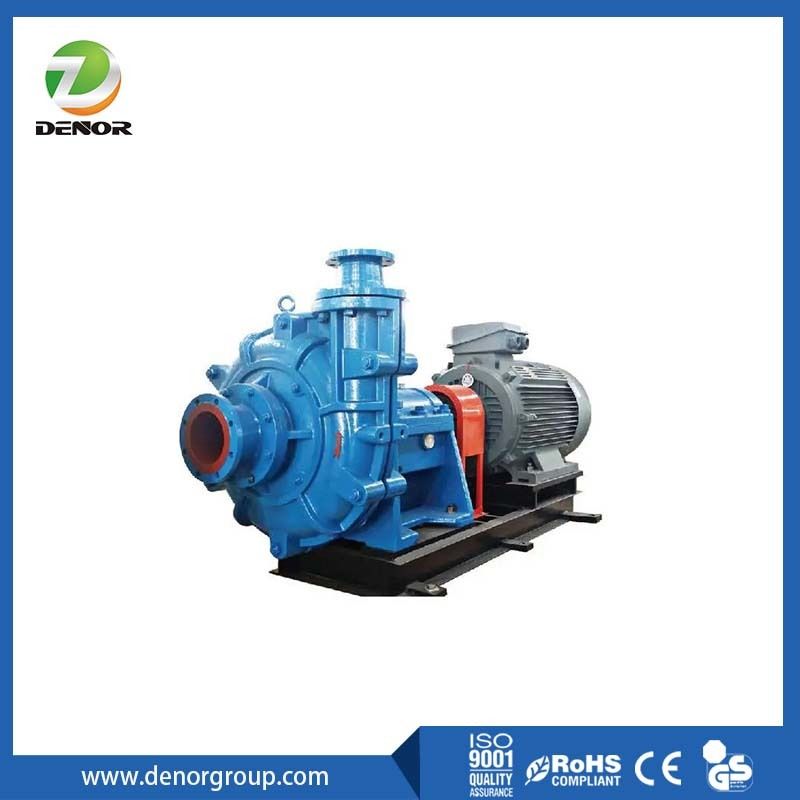

製品写真
性能パラメータ表
