垂直タービンポンプ

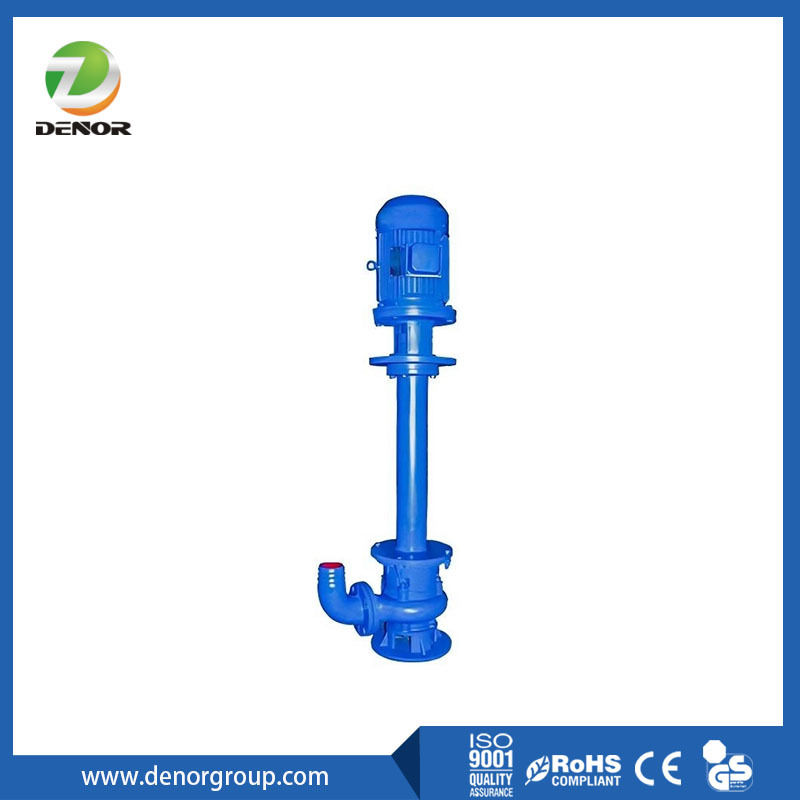

立軸タービンポンプ (VTP)

立軸タービンポンプは、地下井戸、貯水池、または深いサンプから水またはその他の流体を移動させるように設計された遠心ポンプの一種です。その主な特徴は、ポンプアセンブリ（ボウルとインペラ）がポンプされる流体に浸漬されている一方で、駆動装置（電動モーターまたはエンジン）が地上に配置され、長い垂直シャフトで接続されていることです。

これは、モーターも浸漬され、ポンプ吸入口に直接取り付けられる標準的な水中ポンプとは異なります。

主要コンポーネント
地上駆動装置：上部に設置された電動モーターまたはディーゼルエンジン。回転力を提供します。

吐出ヘッド：ポンプの最上部で、出口を収容し、配管に接続し、多くの場合、コラムの整列とシール用のスロットルブッシュが含まれています。

コラムパイプ（またはコラムアセンブリ）：長いラインシャフトを囲む垂直パイプ。このシャフトは、駆動装置からインペラにトルクを伝達します。

ラインシャフト：駆動装置をポンプボウルに接続する長い回転シャフト。安定性を維持するために、ポンプされる流体または外部のきれいな水源によって潤滑されるベアリング（ラインシャフトベアリング）が一定の間隔で配置されています。

ポンプボウルアセンブリ：ポンプの水中部分。これには以下が含まれます:

インペラ：通常、必要な圧力/ヘッドを生成するための複数の段（多段）。

ディフューザー（またはボウル）：インペラを囲む固定コンポーネントで、運動エネルギーを圧力エネルギーに変換し、次の段またはコラムパイプに流れを向けます。

仕組み：地上駆動装置がラインシャフトを回転させます。シャフトはボウルアセンブリ内のインペラを回転させます。流体は下部の吸入口から吸い込まれ、インペラとディフューザーの各段を通過し（各段で圧力が上昇）、コラムパイプを通り、吐出ヘッドから押し出されます。

主な利点
メンテナンスの容易さ：モーターは地上から簡単にアクセスできます。井戸またはサンプからボウルアセンブリ全体を取り出して、掘削や脱水を行うことなく、検査または修理を行うことができます。

効率と性能：高流量、高揚程の用途、特に深井戸に最適です。多段設計により、非常に高い圧力を生成できます。

NPSH（正味有効吸込ヘッド）の利点：最初のインペラがすでに浸漬されているため、優れた吸込特性を持ち、表面ポンプに影響を与えるキャビテーションの問題が発生しにくいです。

省スペース：垂直設計は地上での設置面積が非常に小さく、狭いスペースに最適です。

用途
立軸タービンポンプは用途が広く、多くの業界で使用されています:

給水：都市の井戸、工業用水の抽出。

灌漑：深層帯水層からの大規模な農業灌漑。

循環：発電所および工業プロセスの冷却水循環。

防火：大規模施設で消火ポンプとしてよく使用されます。

洪水制御と排水：鉱山、建設現場、雨水管理用の深いサンプで使用されます。

石油・ガス：沖合プラットフォームでの海水注入ポンプ。
